Технические характеристики

Параметр	ИП435-01Д
Порог срабатывания соответствует концентрации угарного газа в пределах, %	0,0041 - 0,008
Диапазон питающих напряжений, В	7,3 - 16
Ток потребления в дежурном режиме, мкА, не более	15
Ток потребления в режиме «Тревога», мА, не более	30
Уровень громкости звукового сигнала «Тревога» на расстоянии 1м от извещателя, дБ, в диапазоне	от 85 до 110
Габаритные размеры извещателя с розеткой, не более, мм	100 х 50
Масса устройства, не более, кг	0,25
Степень защиты, обеспечиваемая, оболочкой извещателя	IP 41
Диапазон рабочих температур, °С	от -10 до 55

Полезная информация

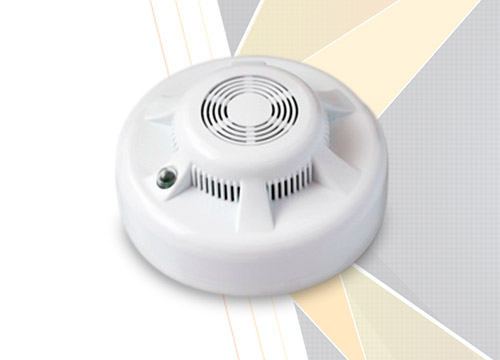

Извещатель ИП435-0,1Д - автономный извещатель, который может работать как от внутреннего источника питания типа «Крона» (обеспечивающего работу извещателя в течение времени не менее 1 года), так и от внешнего источника питания напряжением от 9до l6 В.

В дежурном режиме светодиод извещателя кратковременно мигает не реже 1 раза в минуту. При превышении концентрации угарного газа порогового значения извещатель выдает сигнал «Тревога» (звуковой сигнал и включение светодиода) до тех пор, пока концентрация угарного газа не уменьшится до порогового значения.

Извещатели ИП435-01д можно объединять в локальную сеть между собой в количестве не более 50 шт. Также их можно объединять в единую локальную сеть вместе с автономными пожарными дымовыми извещателям и ИП212-22.

Технические характеристики

Параметр	ИП435-02Д	ИП435-03-1ДС
Порог срабатывания соответствует концентрации угарного газа в пределах, %	0,002 - 0,004	0,002 - 0,004
Напряжение питания, В	от 9 до 24	от 9 до 24
Ток потребления в дежурном режиме, мкА, не более	30	30
Ток потребления в режиме «Пожар», мА, не более	5+1, 8+1, 11+1, 14+1, 17+1, 19+1, 21+1	5+1, 8+1, 11+1, 14+1, 17+1, 19+1, 21+1
Уровень громкости звукового сигнала «Пожар» на расстоянии 1м от извещателя, дБ, в диапазоне	-	85
Степень защиты, обеспечиваемая, оболочкой извещателя от проникновения внутрь твердых предметов и воды	IP 41	IP 41
Габаритные размеры извещателя с розеткой, не более, мм	100х50	100х50
Диапазон рабочих температур, °С	от -10 до 55	от -10 до 55

Полезная информация

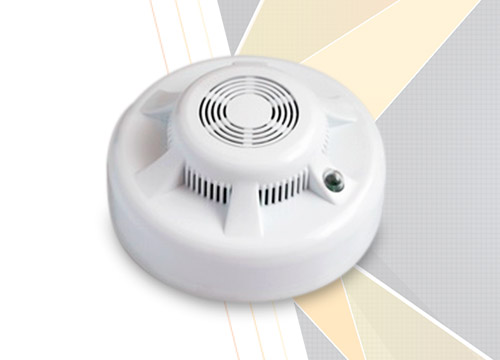

Извещатели ИП435-02Д, ИП435-03-1ДС, ИП212-5М, ИП212-5МУ, ИП212-5ПС аналогичны между собой по схеме подключения и взаимозаменяемы, могут включаться в один шлейф сигнализации. Извещатели обеспечивают возможность подключения выносного устройства оптической сигнализации (ВУОС).

Газовые извещатели способны обнаружить пожар на ранней стадии тления до появления огня и дыма.

Газовые извещатели рекомендуется устанавливать вместо дымовых извещателей в помещениях, где по условиям эксплуатации:

• возникают сильные тепловые потоки, значительные перепады температур;
• присутствуют высокая влажность, пар, пыль;
• присутствуют солнечные блики от зеркал, окон и специальных световых установок;
• где высоко вероятность медленно развивающегося пожара, тления.

В качестве газочувствительного элемента в извещателе используется электрохимический датчик угарного газа с гарантированным сроком службы не менее 5 лет.

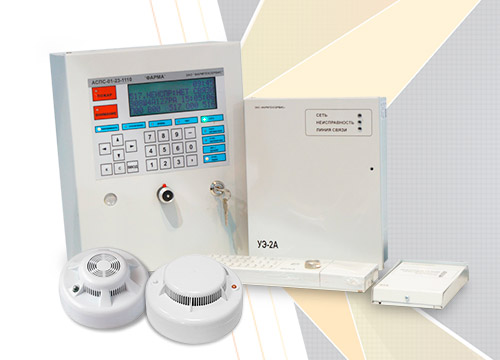

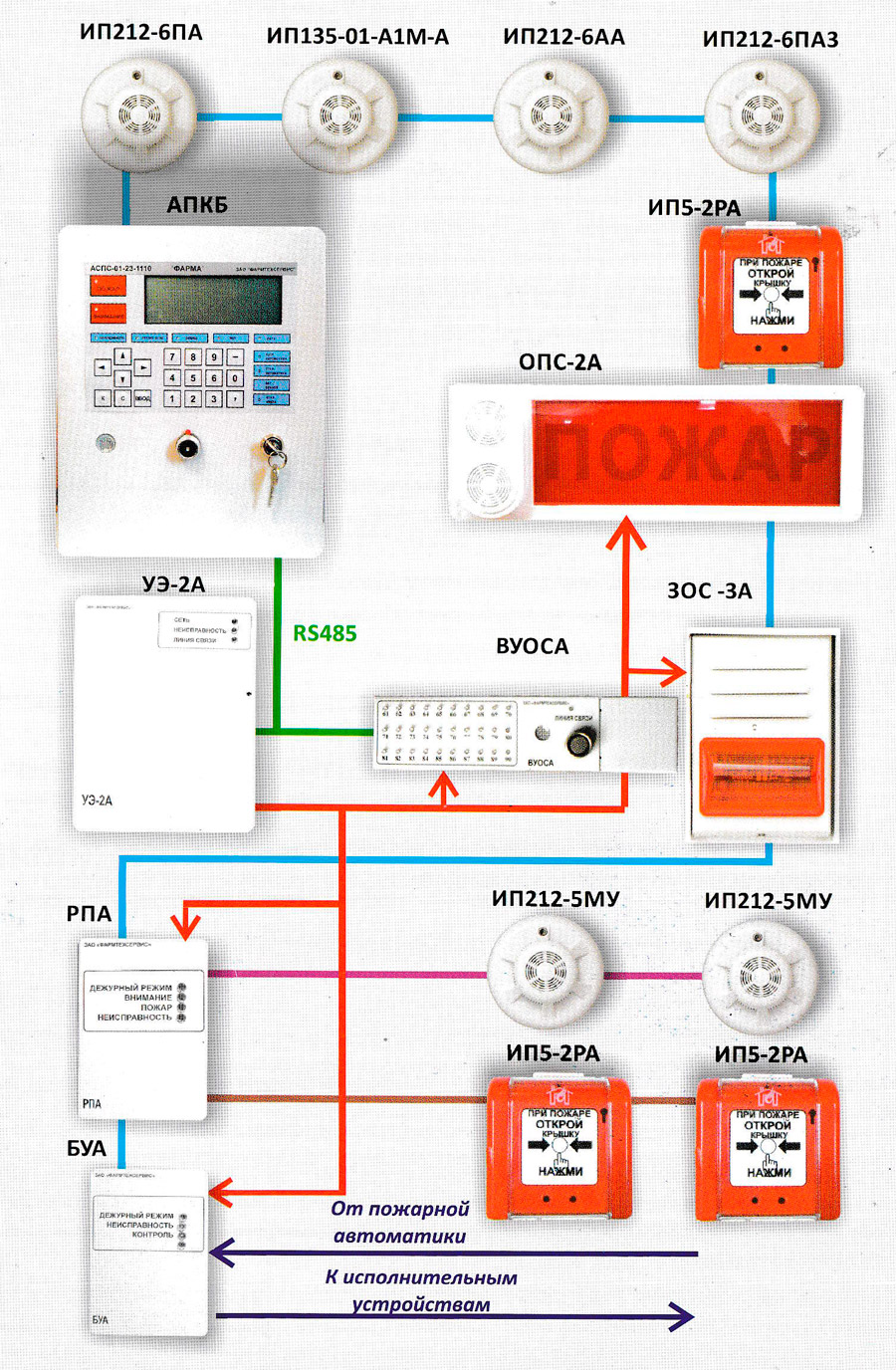

В состав АСПС входит:

• адресный приемно-контрольный блок АПКБ;
• выносное устройство оптической сигнализации, адресное ВУОСА;
• извещатель пожарный дымовой, оптический точечный пороговый адресный ИП212-6ПА;
• извещатель пожарный дымовой, оптический аналоговый пороговый адресный ИП212-6АА;
• извещатель пожарный дымовой, оптический точечный пороговый адресный звуковой ИП212-6ПАЗ;
• извещатель тепловой пожарный аналоговый адресный ИП135-01-А1М-А;
• извещатель пожарный ручной адресный ИП5-2РА;
• оповещатель пожарный комбинированный адресный ОПС-2А;
• оповещатель пожарный комбинированный адресный ЗПС-3А;
• блок управления адресный БУА;
• устройство электроснабжения адресное УЭ-2А;
• расширитель пожарный адресный РПА.

С помощью адресного расширителя РПА АПКБ контролирует состояние двух неадресных шлейфов пожарной сигнализации.

С помощью блок управления адресный БУА АПКБ управляет установками пожарной автоматики.

Технические характеристики

Параметр	АСПС-01-23-1110
Максимальное количество зон	64
Максимальное количество адресных устройств	508
Количество программируемых релейных выходов (сухой контакт)	2 (1A 125 VAC, 1A 110DVDC)
Количество программируемых выходов (НЗ)	2 (0,07A 400VDC)
Количество программируемых выходов типа «открытый коллектор»	1 (100мA 45VDC)
Масса устройства, не более, кг	0,25
Степень защиты, обеспечиваемая, оболочкой извещателя	IP 41
Диапазон рабочих температур, °С	от -10 до 55

Полезная информация

Для обеспечения дополнительного электропитания в АСПС предусмотрено возможность подключения устройства электроснабжения адресного УЭ-2А (ТУ BY 100950602.008 -2010) через RS485.

Для подключения устройства УЭ-2А к другим приемно-контрольным приборам необходимо согласование протокола обмена. Формат данных и протокола обмена с УЭ-2А предоставляется заказчику по его требованию.
